Реле максимального тока РМТ-101 предназначено для измерения и постоянного контроля действующего значения тока однофазной нагрузки.

Область применения

Реле максимального тока используется как:

Цифровой амперметр;
Реле ограничения потребляемого тока;
Реле выбора приоритетной нагрузки.

Устройство и принцип действия

В случае мощности нагрузки до 1,75 кВА (кВт) - нагрузка должна подключения непосредственно через РМТ-101. При мощности нагрузки, больше 1,75 кВА (но не более 20 кВА), нагрузка подключается через магнитный пускатель соответствующей мощности (приобретается отдельно, в комплект не входит).

Пользователь задает, с помощью ручек и переключателей на лицевой панели прибора:

пороги максимального тока,
время задержки отключения и время автоматического повторного включения (АПВ).

Прибор должен подключаться без разрыва электрической цепи. Для измерения тока используется встроенный в реле трансформатор тока.

С помощью индикаторов контролируются значения тока и состояние нагрузки:

максимальное значение тока с момента последнего сброса параметра;
текущее значение тока в нагрузке;
значение устанавливаемого параметра; время автоматического повторного включения (АПВ),
наличие блокировки повторного включения.

Технические характеристики
Параметры	Значение
Номинальное переменное однофазное напряжение питания, В	220/230
Частота сети , Гц	47 - 53
Диапазон измерения тока, А	0 - 100
Точность измерения тока, не хуже, %	1
Диапазон регулирования значения максимального тока : k =1 ; I макс, А абсолютная погрешность измерения тока , не более, А ; k = 10; I макс, А , абсолютная погрешность измерения тока , не более, А	0- 10 ±0,1 0-99,9 ± 1
Диапазон регулирования по t вкл , с	0 - 900, ∞
Диапазон регулирования по t откл , с	0 - 300
Время готовности, не более , с	0,8
Максимальный коммутируемый ток (активной нагрузки) , А	8
Минимальное напряжение, при котором сохраняется работоспособность, В	130
Максимальное напряжение, при котором сохраняется работоспособность, В	300
Максимально е допустимое напряжение , не более, В	400
Мощность потребления ( при неподключенной нагрузке ) , Вт	до 3,5

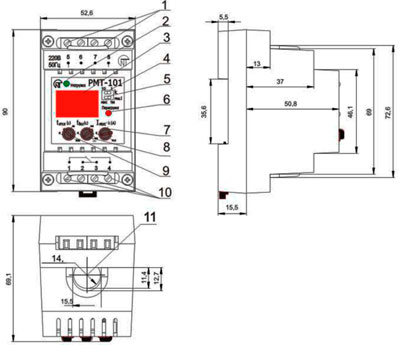

Габаритные размеры	90х52,6х69,1
Масса, кг	0,200
